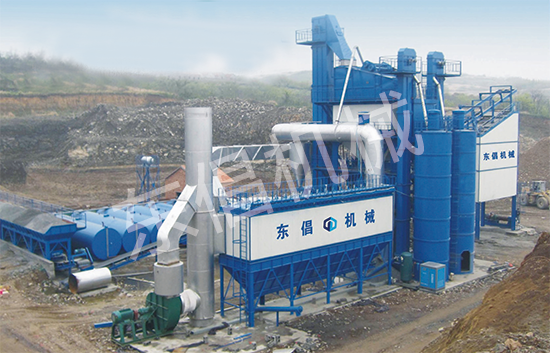

整機結構緊湊、布局合理，模塊化分層分系統獨立組裝。******生產能力每小時320噸。
成套設備由主體攪拌樓、導熱油加熱瀝青供給系統、脈沖袋式除塵及粉料回收系統，瀝青混合料成品儲存?zhèn)}等系統組成，關鍵系統及部件采用國外著名廠商的名牌產品進行組裝，整機設備的金屬結構多數采用鋼板沖壓成型方法制造，美觀大方，實行全電腦智能式自動化控制。
|
LBD系列瀝青混合料攪拌設備技術參數表
| 內容/型號 |
LBD500 |
LBD1000 |
LBD1500 |
LBD2000 |
LBD2500 |
LBD3000 |
LBD4000 |
額定生產率（t/h）
|
30-40 |
60-80 |
90-120 |
120-160 |
150-180 |
180-240 |
320 |
| 攪缸容量(kg-batch) |
500 |
1000 |
1500 |
2000 |
2500 |
3000 |
4000 |
| 總裝機容量 |
120 |
215 |
315 |
400 |
480 |
580 |
900 |
| 總占地面積(㎡) |
28×25=700 |
35×30=1050 |
40×34=1360 |
40×36=1620 |
45×38=1710 |
50×40=2000 |
80×32=2560 |
| 燃油消耗率(kg/t) |
≤6.5 |
| 燃料種類 |
煤、柴油、重油 |
柴油、重油 |
| 成品料溫度（℃） |
130-160 |
| 礦料累計計量精度 |
±0.5% |
| 瀝青材料計量精度 |
±0.35% |
| 粉料計量精度 |
±0.5% |
| 油石比偏差 |
≤±0.5% |
≤±0.3% |
| 出料溫度穩定精度（℃） |
±5 |
| 環境噪聲[dB(A)] |
≤85 |
| 操作人員耳邊噪聲[dB(A)] |
≤80 |
≤70 |
| 除塵方式 |
文丘里濕式 |
高壓脈沖袋式 |
| 粉塵排放濃度(mg/N?) |
≤400 |
≤200 |
瀝青混合料攪拌設備
1、冷料斗
2、集料輸送機
3、上料輸送機
4、干燥滾筒
5、燃燒器
6、一級蝸輪除塵器
7、二級布袋除塵器
8、冷風閥
9、引風機
10、石料提升機
11、振動篩
|
12、熱骨料儲倉
13、計量系統
14、攪拌缸
15、礦粉儲罐
16、廢粉儲罐
17、成品倉
18、廢料斗
19、操作室
20、高溫罐
21、導熱油爐 |
LBD系列瀝青混合料攪拌設備標準配置圖
主要部件特點（一）
 |
振動篩：采用雙電機振動，使整個振動篩受力均勻，篩分面積大，效率高。
|
 |
燃燒器：采購專用進口全自動低噪音燃燒器，調節比1：7，采用熱油保溫。提高石料溫度控制精度，提高熱效率并拓寬了燃料使用范圍（可燒重油、柴油）降低生產成本。 |
 |
攪拌器：采用雙軸雙驅動攪拌形式，應用有限元法，對葉臂、葉片缸體進行嚙合設計，使攪拌更均勻。
|
 |
除塵器：整體模塊化設計，采用兩級除塵，粉塵排放量＜50㎎/Nm3。 |
 |
烘干筒：抄料板結構特殊，保證料的簾式布狀，受熱充分均勻，雙層保溫，不銹鋼外包裝，熱效率高。 |
|
|
主要部件特點（二）
 |
配料機：采用變頻調速，給料調節方便。并設置斷料報警裝置，由微機控制。
|
 |
粉料供給系統：具有新添粉料和回收粉料兩套系統，系環保節能型。 |
 |
計量系統：全自動智能控制，獨立的配料計量，系統精度高，配料準確。
|
 |
控制室：采用全電腦智能式自動化中心控制系統，采用進口原裝系統部件組裝，簡單明晰，易于操作，功能強大，控制廣泛，準確靈敏，性能穩定，可靠性高。 |
 |
成品料倉：60、100、150T、200T方形料倉。 |
|
|
|
